Konfigurasi Hotspot di Mikrotik RB750 Versi 5.19

 Di bawah ini Adalah Langkah Langkah Cara Konfigurasi Hotspot Indoor dengan mikrotik RB750 Versi 5.09 Dan TP-link WA5110G

1. IP Adress Pada Jaringan

2. Pastikan User Manager Ada Di Mikrotik

Dari menu / Klik System / Klik Packages

Jika User Manager tidak ada, Upgrade terlebih dahulu mikrotik anda

ke versi 5.19

download Zip dari https://mikrotik.com/download

seperti di bawah ini :

Ekrak Rar yang sudah Di download

Dari Menu / klik Files / akan muncul jendela File List seperti gambar dibawah

Buka folder yang berisi file-file upgrade (isi dari .rar yang sudah di-extract), pilih semua filenya

Lalu Drag & Drop file-file diatas ke jendela File List Mikrotik, tunggu 15 menit atau lebih sampai selesai …

Jika sudah selesai

 Dari Menu / klik System / klik Reboot /

 Mikrotik akan masuk PROSES UPGRADE sekitar 5 menit atau lebih (Mikrotik akan seperti hang/error, BIARKAN SAJA, JANGAN DIMATIKAN SAMPAI MIKROTIK NORMAL LAGI)

3.  Backup Konfigurasi Mikrotik

Klik kiri dua kali icon winbox

Isikan dan sesuaikan lalu tekan Connect

Sebelumnya backup dulu settingan Mikrotik dengan cara:

 Dari Menu / klik Files / klik Backup

File backup tersebut tidak akan hilang jika suatu ketika Mikrotik harus di-reset.

4.  Pengaturan Jam

 Dari Menu / klik System / klik Clock / lalu klik Apply / klik OK

5.  Ganti Nama Ethernet 3/Port 3 Mikrotik

Disini saya memakai port 3 di Mikrotik dan untuk mengganti nama Ether3-local slave adalah:

Dari Menu / klik Interfaces / klik kiri dua kali Ether3-local slave / ganti dengan nama DK-Hotspot atau nama lainnya sesuai keinginan kalian

klik Apply / klik OK

6.  IP Address Ethernet 3/Port 3 Mikrotik

Dari Menu / klik IP / klik Addresses

Klik tanda +

Isikan seperti gambar diatas / klik Apply / klik OK

7.  Radius

Dari Menu / klik Radius / klik tanda + / di tab General isikan seperti gambar diatas / klik Apply / klik OK

Catatan :

Address : 127.0.0.1 (jangan dirubah!), Secret : 54321 (jangan dirubah!)

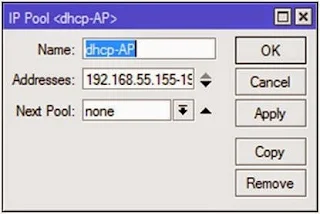

8.  IP Pool

Dari Menu / klik IP / klik Pool / klik tanda +

 Isikan :

 Name : dhcp-AP (atau sesuaikan)

 Addresses : 192.168.55.155-192.168.55.160

 / klik Apply / klik OK

 Catatan :

 Range Address diatas hanya untuk 6 IP Address, bisa ditambah tergantung berapa besar ketersediaan bandwidth internet kalian



9. Hotspot

Dari Menu / klik IP / Hotspot

 Pada pilihan Server Profile:

 Klik tanda +

 Pada pilihan General

lalu pada pilihan Login

dan pada pilihan Radius

klik Apply / klik OK

Pada pilihan Servers :

Klik tanda + / isikan seperti gambar dibawah / klik Apply / klik OK

Pada pilihan User Profile:

Klik tanda + / isikan seperti gambar dibawah / klik Apply / klik OK

Pada pilihan Users :

Klik tanda + / isikan seperti gambar dibawah / klik Apply / klik OK

Catatan :

User (name dan password) diatas dipakai untuk login pada login page Hotspot Mikrotik

User bisa dibuat juga dari User Manager Mikrotik

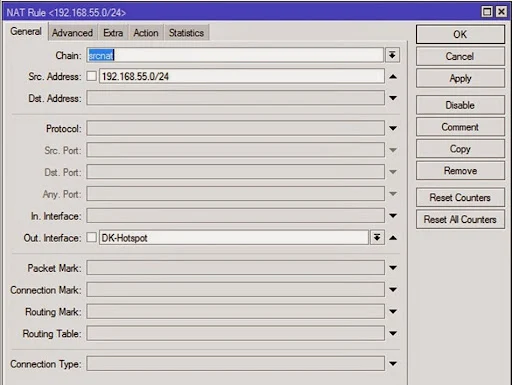

10. Konfigurasi NAT

Dari Menu / klik IP / klik Firewall / pada tab NAT / isikan sama seperti gambar dibawah ini

Klik Apply dan OK

11.  Bandwidth Limit Dengan Simple Queues

Catatan :

Konfigurasi IP Pool (Lihat No. 8 diatas) adalah : 192.168.55.155 sampai dengan 192.168.55.160

Untuk membatasi bandwidth dari 6 IP Address tersebut, yaitu dengan memakai Simple Queues

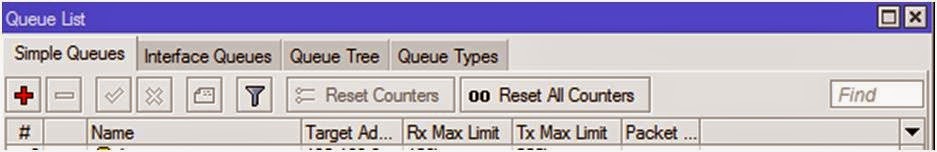

Dari Menu / klik Queues

Akan muncul

Klik tanda +

UNTUK IP ADDRESS : 192.168.55.155

Di tab General, isikan sama seperti pada gambar dibawah

Kemudian di tab Advanced, isikan sama seperti pada gambar dibawah

Klik Apply dan klik OK

UNTUK IP ADDRESS : 192,168.55.156

Di tab General, isikan sama seperti pada gambar dibawah

Kemudian di tab Advanced, isikan sama seperti pada gambar dibawah

Klik Apply dan klik OK

ULANGI PROSES DIATAS UNTUK IP ADDRESS :

192.168.55.157, 192.168.55.158, 192.168.55.159, 192.168.55.160

12.  Konfigurasi User Manager

Ketik pada browser Mozilla Firefox :

192.168.55.1/userman

Seperti pada gambar dibawah

Akan muncul

Secara default

Login : admin

Password :

Catatan :

Jika login seperti diatas tidak bisa, ada kemungkinan sebelumnya sudah pernah login dan merubah nama dan passwordnya

Untuk mengetahui nama dan passwordnya :

Dari Menu Mikrotik / klik New Terminal / ketik seperti dibawah

Tekan Enter yee

Tekan Enter yee

Dari gambar diatas dapat diketahui :

Login : login, Password :

Jika nama dan password sudah benar maka akan muncul jendela User Manager seperti gambar dibawah

Urutan konfigurasi User Manager Mikrotik sebagai berikut:

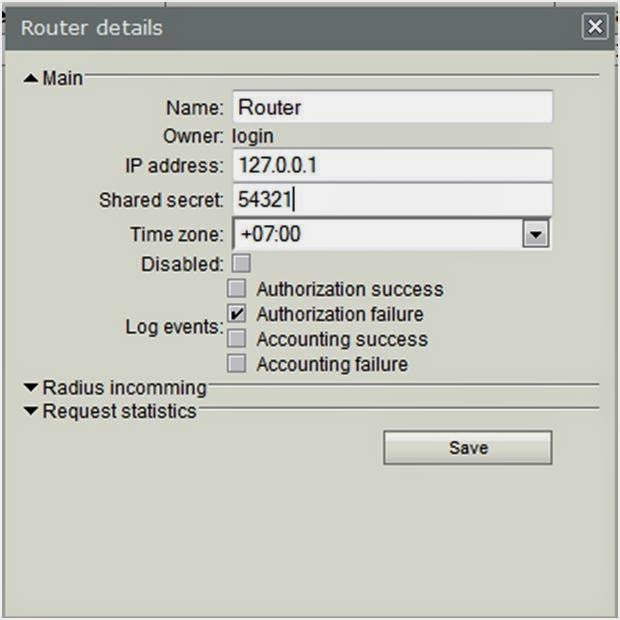

1) ROUTERS

Dari Menu User Manager / klik Routers / klik Add / klik New / isikan seperti di bawah

Catatan :

Address : 127.0.0.1 (jangan dirubah!)

Shared secret : 54321 (jangan dirubah!)

Address dan Shared Secret samakan dengan konfigurasi di RADIUS

Lalu klik Save

2) CUSTOMERS

Dari Menu User Manager / klik Customers / klik Add / klik New / isikan seperti di bawah

Lalu klik Save

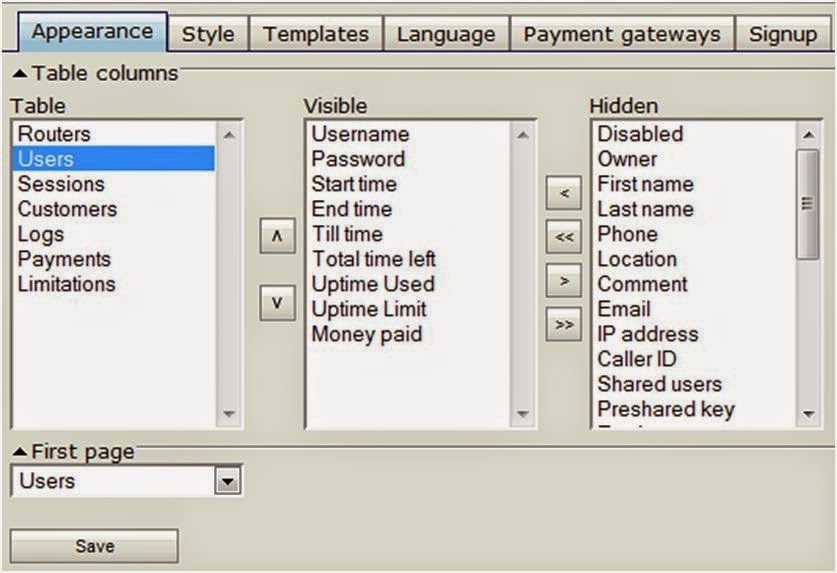

3) SETTINGS

Dari Menu User Manager / klik Settings / pada tab Appearance / isikan seperti di bawah

Pindahkan dari kolom Hidden ke kolom Visible atau sebaliknya dengan memakai

Sampai di kolom Visible sama seperti pada gambar dibawah

Klik Save

Catatan : Dipakai untuk billing voucher hotspot

4) PROFILES

Ada 3 macam Paket Voucher

· PAKET 5 JAM Rp. 10.000, masa berlaku 2 hari

· PAKET 1 HARI Rp. 20.000, masa berlaku 1 minggu

· PAKET 1 BULAN Rp. 50.000, masa berlaku 5 minggu

Buat Profile, Limitations dan Add New Limitation dengan urutan langkah-langkahnya sebagai berikut:

a) PAKET 5 JAM Rp. 10.000

PROFILE

Dari Menu User Manager / klik Profiles / klik tanda +

Name : PAKET 5 JAM Rp. 10.000

Lalu klik Create

Isikan seperti diatas lalu klik Save profile

LIMITATIONS

Dari Menu User Manager / klik Profiles /

klik tab Limitations

Klik Add / klik New

Isikan seperti diatas lalu klik Save

ADD NEW LIMITATION

Dari Menu User Manager / klik Profiles /

klik tab Profile

klik Add New Limitation

Isikan sama seperti pada gambar diatas lalu klik Add

Lalu Klik

b) PAKET 1 HARI Rp. 20.000

PROFILE

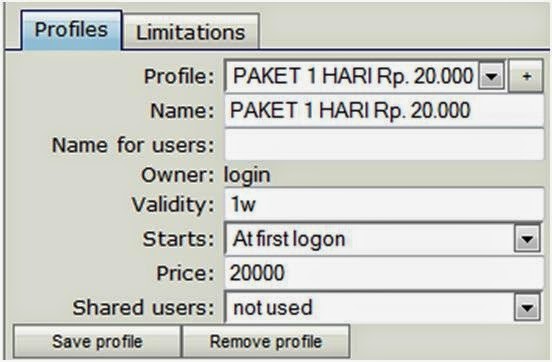

Dari Menu User Manager / klik Profiles / klik tanda + seperti gambar dibawah:

Name : PAKET 1 HARI Rp. 20.000

Lalu klik Create

Isikan seperti diatas lalu klik Save profile

LIMITATIONS

Dari Menu User Manager / klik Profiles /

klik tab Limitations

Klik Add / klik New

Isikan sama seperti pada gambar diatas lalu klik Add seperti yang di atas

5) USERS

Membuat secara otomatis username dan password VOUCHER PAKET 5 JAM, VOUCHER PAKET 1 HARI, VOUCHER PAKET 1 BULAN masing-masing 5 adalah dengan cara sebagai berikut:

Dari Menu User Manager / klik Users /

Klik Add dan klik x

Dari Menu User Manager / klik Logout

Kemudian Login lagi ke user manager mikrotik

Agar vouher tersebut bisa dicetak maka:

Dari Menu / Users /

Tandai semua yang akan dicetak

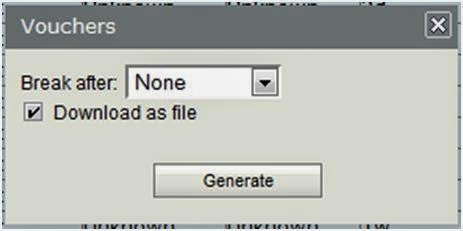

Klik Generate / klik Vouchers

Seperti diatas lalu klik Generate

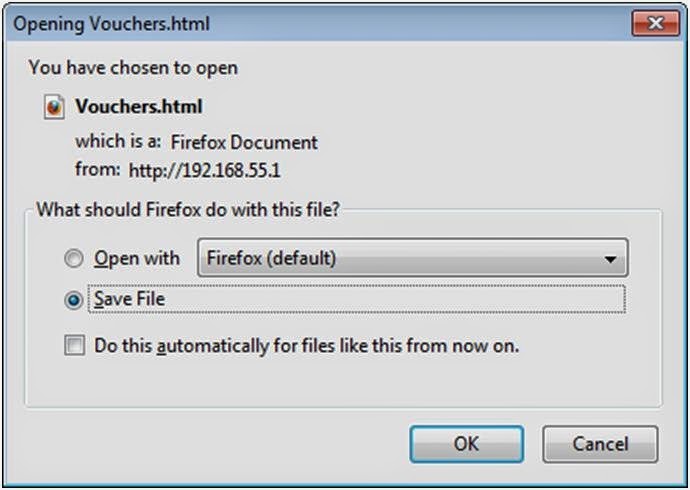

Klik tulisan Click here if the …yeee

lihat Seperti diatas lalu klik OK

Download selesai

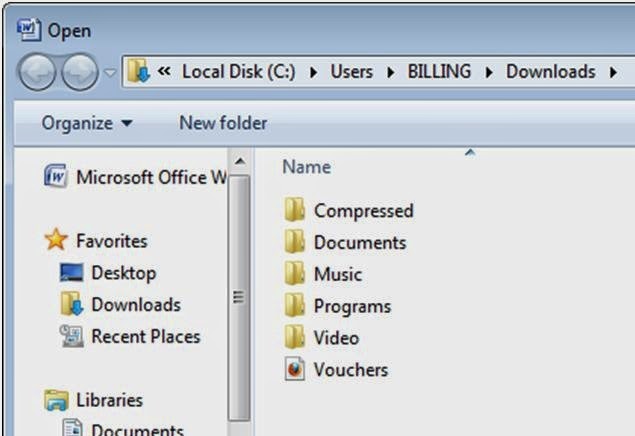

Buka Ms. Office Word, klik Office button pada pojok kiri atas, klik Open

Pilih file Vouchers lalu klik Open abis itu ...

Print dan gunting (atau edit dulu kemudian print)

13.  Konfigurasi Access Point (AP) di TP-Link TL-WA5110G

Default IP Address TPLink TL-WA5110G adalah 192.168.1.254

Hubungkan TPLink TL-WA5110G ke Komputer dengan kabel Ethernet

Konfigurasi Komputer sama seperti gambar yang diatas ...

User Name : admin

Password : admin

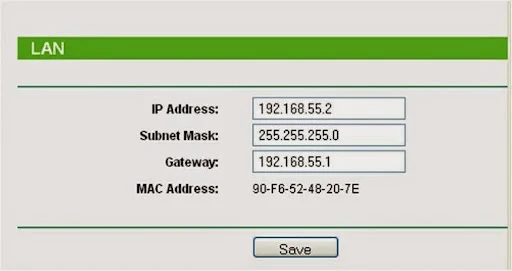

Dari Menu seperti gambar diatas / klik Network

Samakan seperti pada gambar diatas lalu klik save

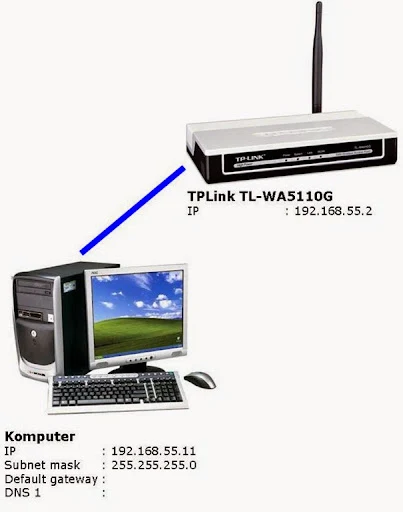

Karena IP TPLink TL-WA5110G berubah maka rubah juga IP Komputer seperti gambar dibawah

Kemudian login lagi

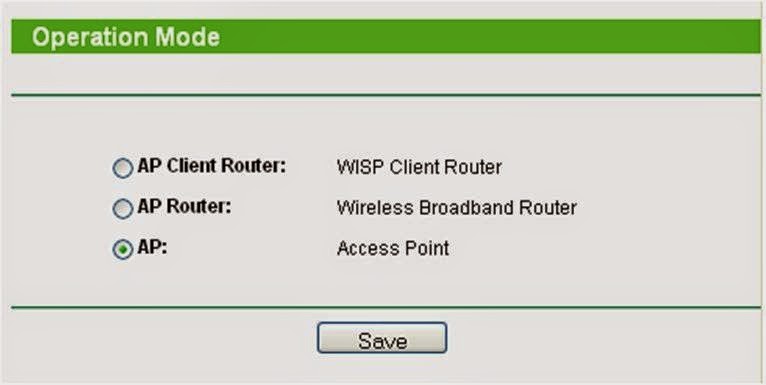

Dari Menu / klik Operation Mode

Samakan seperti gambar diatas lalu klik Save

Dari Menu / klik Wireless Settings /

samakan seperti pada gambar diatas lalu klik Save

Security seharusnya dipakai, disini untuk contoh

Dari Menu / klik DHCP / sesuaikan seperti dibawah lalu klik Save

Catatan :

Range DHCP bisa ditambah disesuaikan dengan ketersediaan bandwidth internet

Samakan dengan IP POOL Mikrotik

Dari Menu / klik Reboot

14.  Konfigurasi Koneksi Wifi Netbook

Aktifkan WiFi pada Notebook

Rubah konfigurasi IP dan DNS menjadi Automatic

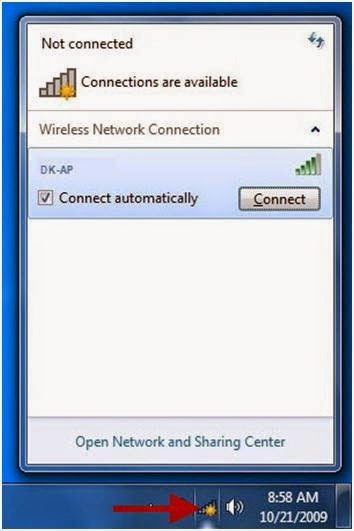

Klik icon Connection

di Taskbar Windows

Pastikan Access Point terlihat / terdeteksi dan full seperti gambar diatas

Klik DK-AP / klik Connect /

Tunggu …

Jika tidak ada pesan error artinya koneksi sudah terhubung

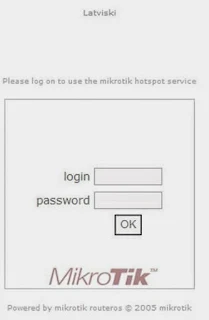

Buka Browser Mozila Firefox, kemudian akan muncul jendela Hotspot Mikrotik :

Ambil salah satu voucher yang sudah di print pada masukan Login dan Password-nya lalu klik OK

Catatan: Tapi ada satu hal yang membuat saya kecewa, Mikrotik RB750 tidak mempunyai baterai CMOS seperti di motherboard komputer, akibatnya jika Mikrotik RB750 kita matikan dan kita nyalakan lagi maka konfigurasi jam jadi tidak benar/salah. Jika jam tidak benar/salah maka voucher hotspot jadi kacau.

15.  Konfigurasi Hotspot Outdoor

Semua konfigurasi sama dengan indoor, hanya beda di jenis perangkat Access Point-nya

Gambar di bawah adalah perangkat Access Point untuk  Hotspot Outdoor dengan memakai : bullet M2 HP + antenna omni hyperlink 15 dbi 2,4 ghz

Dengan tinggi tiang 10 meter, jangkauan kira kira 100 meter. Jika ingin jangkauan yang lebih luas lagi kalian ijin saja buat tower di samping rumah seperti tower-nya ponsel.

Semoga tulisan ini bermanfaat bagi kalian yang membutuhkan.
